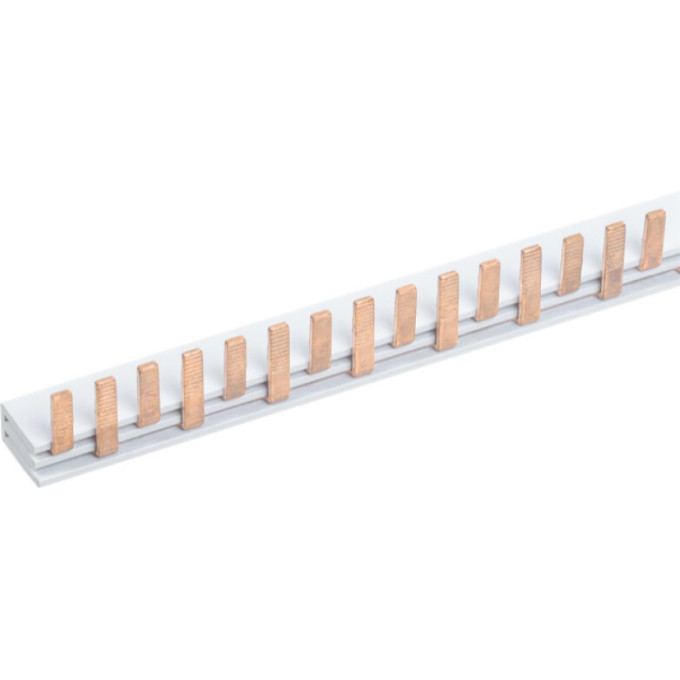

При монтаже щитов с дифференциальными автоматами АВДТ32М стандартные шины могут не подойти из-за смещённых вводных клемм. Специализированная соединительная шина IEK типа PIN учитывает эту особенность: шаг 9 мм соответствует расположению клемм, обеспечивая быстрое и надёжное соединение.
Технические параметры
Количество фаз: 2
Номинальный продолжительный ток Iu: 63 А
Номинальное напряжение: 230/400 В
Номинальное импульсное напряжение: 4 кВ
Номинальное напряжение изоляции Ui: 600 В
Номинальный кратковременно выдерживаемый ток Icw: ≥12 кА
Шаг: 9 мм
Максимальное количество подключаемых устройств: 54
Поперечное сечение: 182 мм²
Длина: 1000 мм
Высота: 21 мм, ширина: 17,5 мм
Материал: медь электротехническая марки М1
Тип подключения: штырь
Температура эксплуатации: -45…+40 °C
Применение
Шина предназначена для соединения дифференциальных автоматов АВДТ32М в двухфазных сетях. Благодаря шагу 9 мм она точно соответствует расположению клемм этих аппаратов. При подключении вводного автомата по центру допускается использование с номинальным током до 100 А. Подходит для сборки щитов в жилых и коммерческих объектах.
